Conexionado para cada tipo de medición. Es la forma en la que se usan los 4 bornes, según el tipo de sensor o medición a usar, que también debe coincidir con la configuración.
Es igual para cada entrada.
Conexionado para medir corriente y tensión.
Conexionado para medir PT100, PT1000 y termocupla.

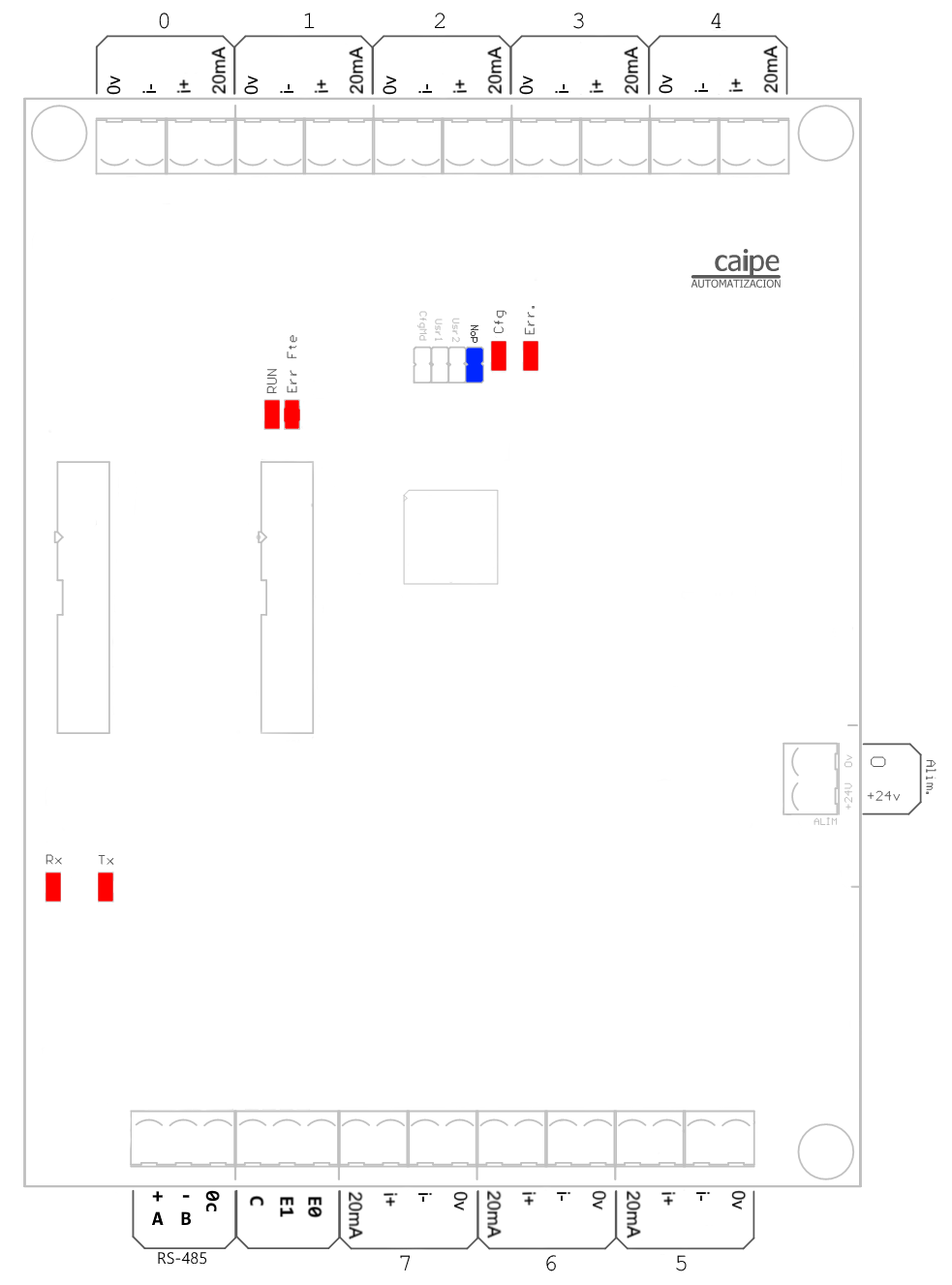

El esquema es simple. Se pueden distinguir:
- Distribución de las 8 entradas analógicas con identificación de bornes.
- La alimentación.
- Las 2 entradas digitales aisladas (E0 y E1) con su respectivo común (C).
- Un puerto aislado de comunicación RS485.
- Las indicaciones luminosas (en rojo).
- El jumper de inhibición de ejecución de programa (NoP).
Especificaciones
Áreas memoria CP08EA
