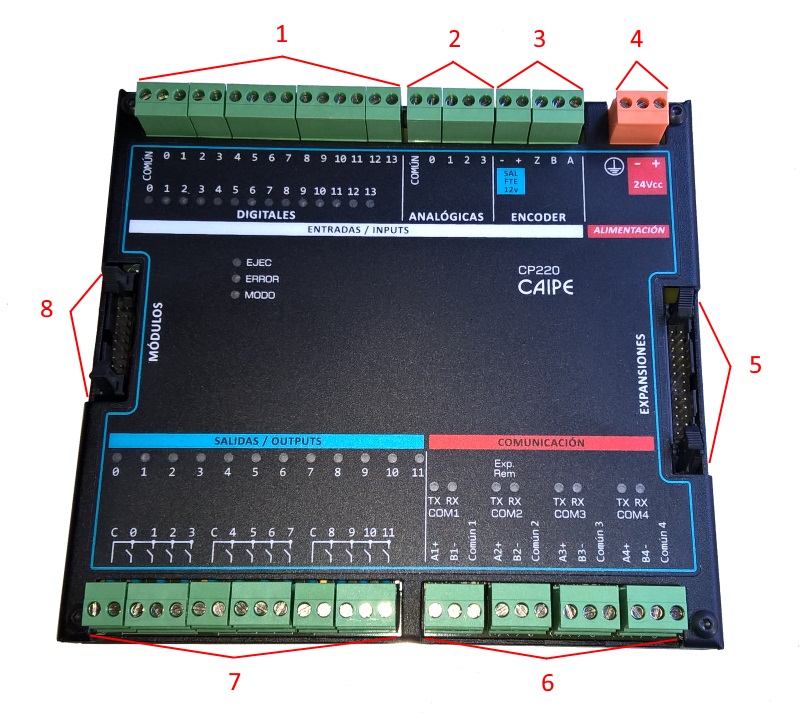

Aspecto CP220

1. Entradas digitales aisladas

2. Entradas analógicas configurables. Quitando la tapa se puede seleccionar 0 a 5v, 0 a 10v y 0 a 20mA mediante jumpers.

3. Entrada exclusiva para encoder. También provee 12v para alimentar el encoder.

4. Alimentación 24V.

5. Módulos de expansión de entradas y salidas.

6. Puertos de comunicación RS485 aislados, y aislados entre si. Mediante COM2 se pueden expandir las entradas y salidas con módulos remotos.

7. Salidas digitales (agrupadas de a cuatro).

8. Módulos de expansión de entradas y salidas.

EJEC, ERROR y MODO son indicaciones de estado. En funcionamiento normal solamente debe estar encendido EJEC.
