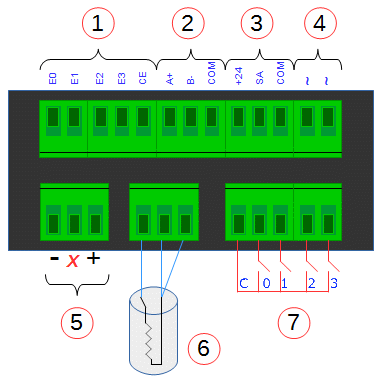

Bornera IP1300
1) Entradas digitales (1). CE es el común de las entradas(2).
2) Puerto comunicación RS485 aislado (1).
3) Salida analógica (SA) y fuente de 24 compartida (1).
4) Entrada de alimentación 220Vca
5) Entrada sensor pH. El terminal del medio no está presente.
6) Entrada de PT100 de 3 hilos. Puede usarse una de 2 hilos haciendo el puente correspondiente.
7) Salidas digitales (a relé). Todas comparten el común.
(1) Comparten la misma fuente, por lo tanto están conectados entre si.
(2) Hay tres opciones entre el común de las entradas y la fuente de 24v:
Conectado a 0v de la fuente de 24v
Conectado a +24 de la fuente de 24v
Sin conectar
Los ítems 1 y 2 son para activar las entradas con un contacto o transistor que no aporte energía. En el ítem 3 las entradas quedan independizadas del punto (1).
