Entrada diferencial |
Top |

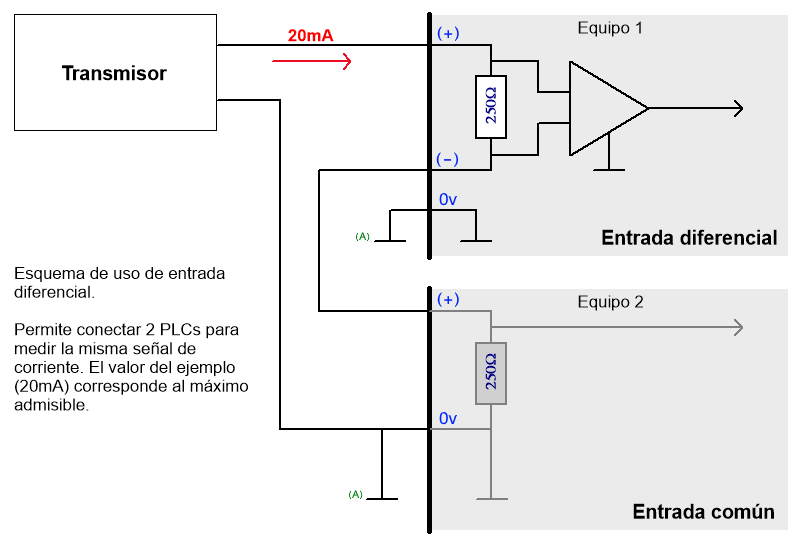

Es un tipo de entrada analógica que permite conectar otro instrumento de medición para la misma señal.
(A) significa que los 0v de ambos equipos están conectados

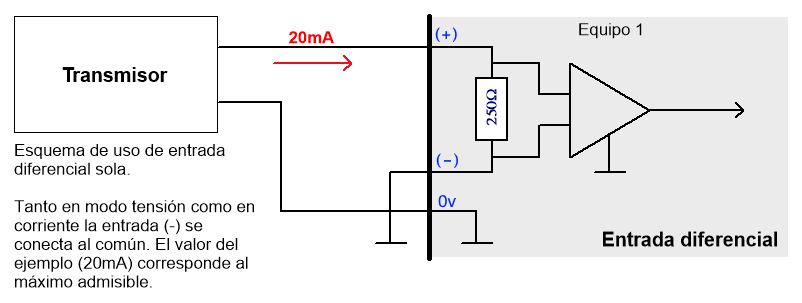

Si la entrada se usa sola, el borne (-) se debe conectar al común.
La entrada diferencial solo puede ser de 0 a 5v o de 0 a 20mA, pero no puede ser de 0 a 10v como las comunes de algunos modelos.
