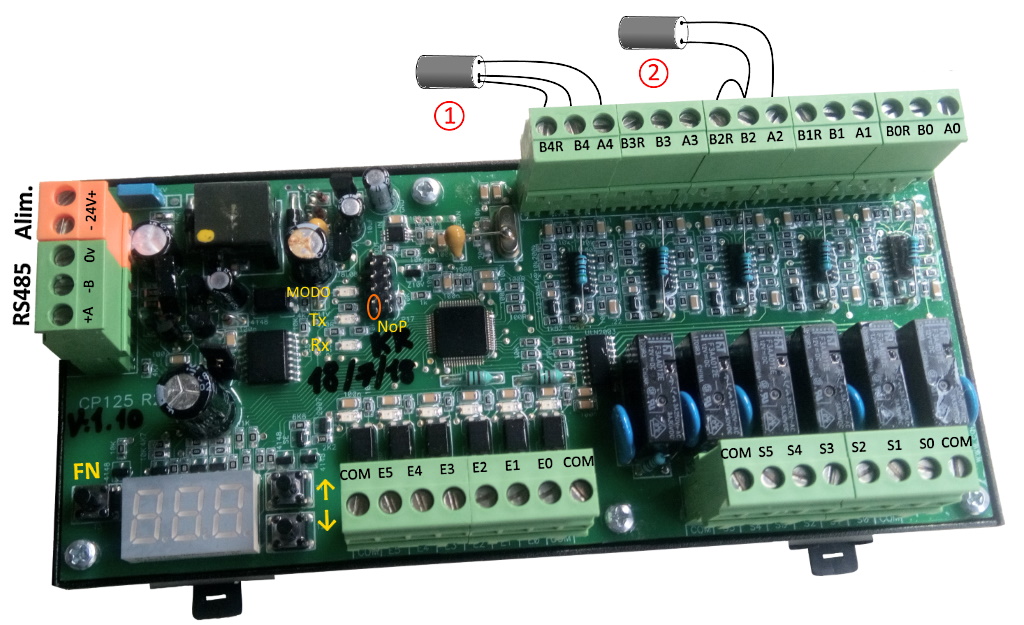

CP125-R2
Un puerto RS485 aislado para programar y monitorear el PLC. Tiene indicaciones luminosas de comunicación (Tx y Rx). Al cablear se recomienda usar un par retorcido entre A y B, y GND (o 0v) siempre presente interconectando todos los dispositivos de la red. La red de PLCs se hace en forma de guirnalda.
Alimentación 24Vcc.
Inhibición de programa con jumper NoP.
Indicación luminosa de estado (MODO).
Seis entradas digitales aisladas (E0 a E5) separadas en dos grupos, cada uno con su borne común (COM(1)). E5 puede medir frecuencia.
Seis salidas digitales a relé separadas en dos grupos, cada uno con su borne común (COM(1)). Grupo 1: S0, S1 y S2. Grupo 2: S3, S4 y S5.
Cinco entradas para PT100.
Teclado y display (FN = función/aceptar, ↑ = incrementar/siguiente, ↓ = decrementar/anterior).
Montaje riel DIN.
(1) Estos bornes son independientes, NO están conectados entre si.
En la imagen se ven dos ejemplos de conexión de sensor PT100. Todas las entradas se cablean igual, según el tipo de sensor:
Sensor de tres hilos.
Sensor de dos hilos.
Especificaciones
Áreas de memoria
Entrada termoPT100
Jumpers programación
y desbloqueo
Entradas digitales
