Jumpers de programación
|
Top
|
En las versiones actuales de los
PLCs este jumper ha sido quitado o
deshabilitado.
En la familia de PLC CP12x la programación puede controlarse mediante 2 jumpers.
La ubicación de estos varía de un modelo a otro,
pero sigue la misma línea.

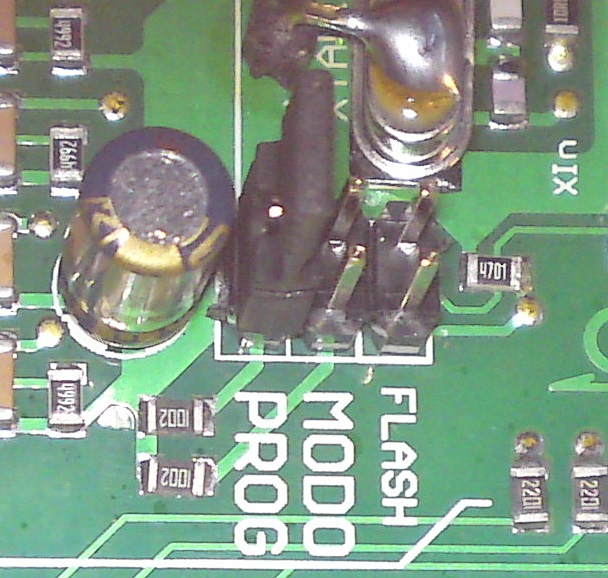

Como se ve, el jumper está en la
posición PROG.
Esta es la condición para que el PLC responda al envío o devolución de un
programa. Si este jumper no está puesto, no se podrá
programar el PLC.
A partir de las versiones CP121 2.60, CP122 2.10, CP123 2.20 el jumper PROG
no tiene ninguna función. Los modelos CP124, CP125, CP126, CP220, IP1300,
IP1301 han implementado nunca el jumper PROG.

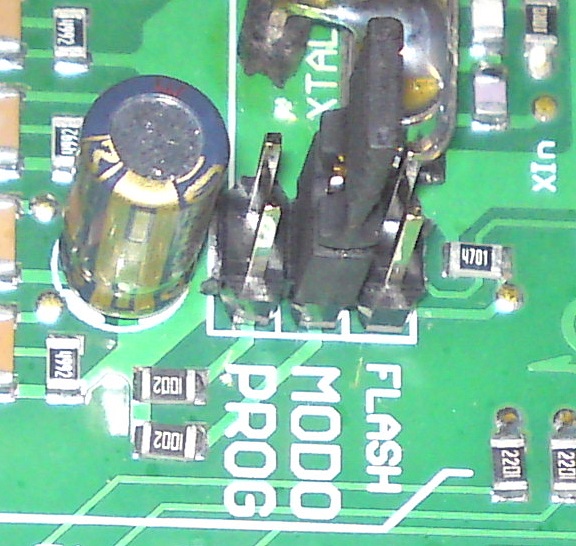

Cuando se enciende el PLC y el
jumper (el que está al lado de PROG) está como se ve en la imagen (posición MODO),
no ejecutará el programa. Es el mismo efecto que si no tuviese programa. El
programa sigue estando en la memoria, pero no lo ejecuta.
Esto sirve para poder
reprogramarlo en caso de corrupción o programado con versión equivocada.
Este tiene otros nombres según el modelo, pudiendo ser MODO, NoP, Skip,
MD, normalmente al lado de PRG o PROG.
Una vez que la ejecución fue omitida, se vuelve el
jumper a la posición PROG (sin apagarlo), y se le carga el programa. De esta
forma se "recupera" de un error de programa que hace que el PLC quede
inaccesible.
La posición FLASH no tiene ninguna
implementación.
CP123, IP1300 e IP1301
El CP123 también tiene jumper para inhibir la ejecución (NoP) del
programa al encender el equipo. Además se logra lo mismo manteniendo presionadas
las cuatro teclas (cosa un poco incómoda) mientras se enciende el equipo.
Primera versión CP124 y
CP125

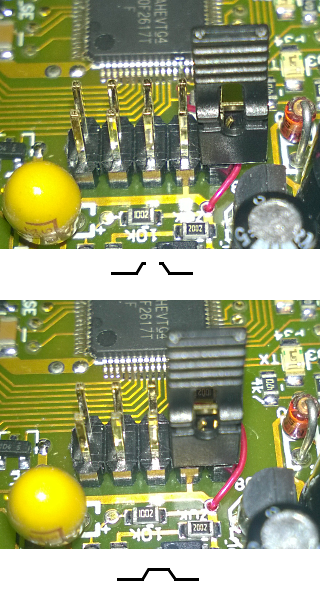

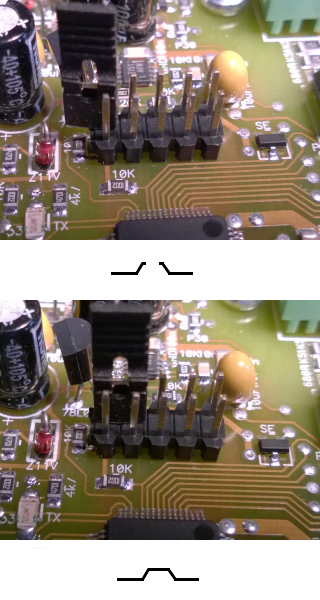

El primer diseño del CP124
no tiene un jumper dedicado al desbloqueo (NoP) del PLC. En la imagen se ve el jumper
abierto (normal) y cerrado (desbloqueo). Las fotos fueron tomadas de ambos lados;
observe la posición
de los componentes.
Abierto (arriba), cerrado (abajo)
CP127

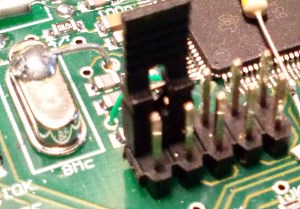

El jumper colocado corresponde a ejecución abortada
No ejecuta programa al encender

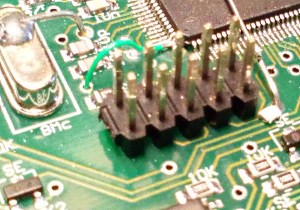

Normal
