CP126

• Un puerto RS485  aislado para programar y monitorear el PLC. Tiene indicaciones luminosas de comunicación (Tx y Rx). Al cablear se recomienda usar un par retorcido entre A y B, y C (o 0v) siempre presente interconectando todos los dispositivos de la red. La red de PLCs se hace en forma de guirnalda.

• Alimentación 24Vcc.

• Inhibición de programa con jumper NoP.

• Indicación luminosa de estado (MODO).

• Seis entradas digitales aisladas (E0 a E5) separadas en dos grupos, cada uno con su borne común (COM⁽¹⁾). E5 puede medir frecuencia.

• Siete salidas digitales a relé separadas en dos grupos, cada uno con su borne común (COM⁽¹⁾): S0 con su común y S1, S2, S3, S4, S6 y S6 con su común.

• Cinco entradas para termocupla.

• Teclado y display (FN = función/aceptar, ↑ = incrementar/siguiente, ↓ = decrementar/anterior).

• Montaje riel DIN.

(1) Estos bornes son independientes, NO están conectados entre si.

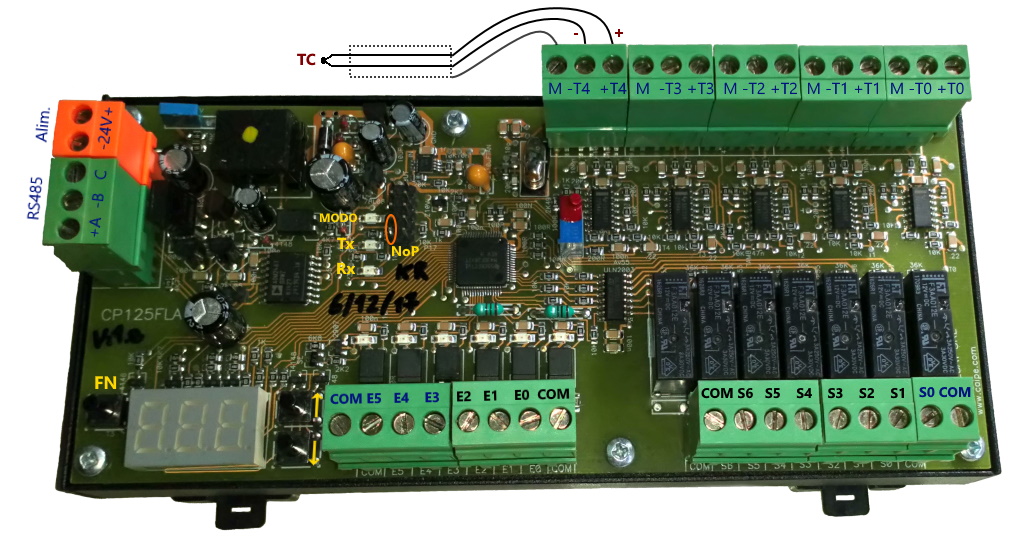

En la imagen se ve el ejemplos de conexión del sensor termocupla. Todas las entradas se cablean igual. Se selecciona el tipo de termocula en TipoLin (área SM):

• 0: Tipo K, -110° a 1370°

• 1: Tipo J, -80° a 980°

• 2: Tipo T, -110° a 400°

• 3: medición de 0 a 50mV
