Aspecto CP127

Top

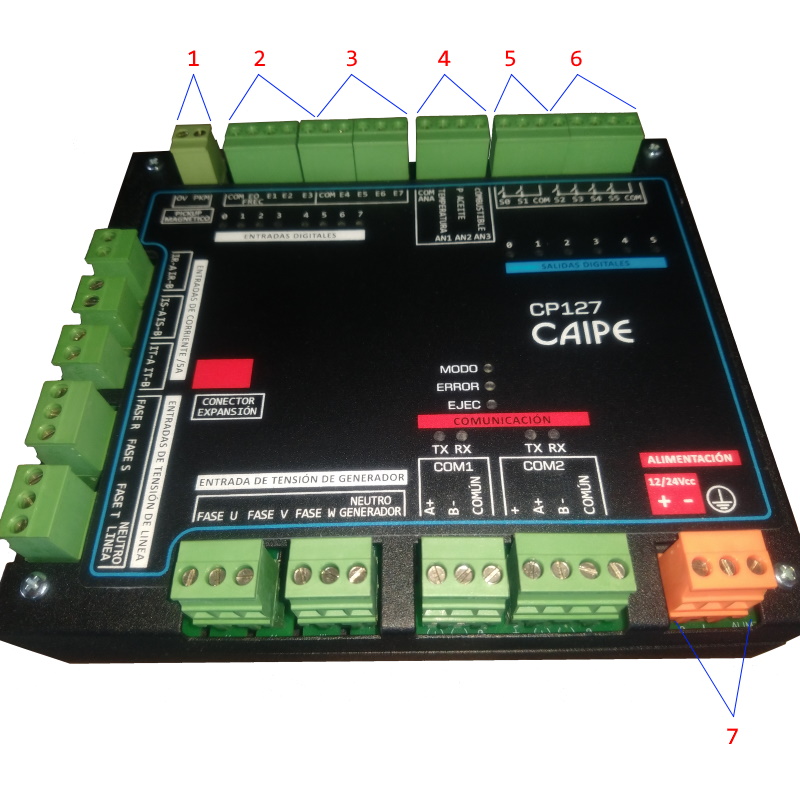

  1. Entrada pickup.

  2. Entradas digitales aisladas, 1º grupo.

  3. Entradas digitales aisladas, 2º grupo.

  4. Entradas sensores..

  5. 1º grupo salidas digitales a relé NA.

  6. 2º grupo salidas digitales a relé NA.

  7. Alimentación del equipo (12v a 24v)

  8. Indicaciones de estado

Los puertos de comunicación RS485 están aislados entre si, pero COM1 puede no estar aislado por lo que estará a potencial de línea. Mediante COM2 se pueden expandir las entradas y salidas con módulos remotos.

JSKIP es el jumper que sirve para inhibir la ejecución del programa.

Para medición se recomienda conectar como se indica en la figura. Para las fases U, V y W se repite el mismo esquema que con R, S, y T.



EJEC, ERROR y MODO son indicaciones de estado. En funcionamiento normal solamente debe estar encendido EJEC.
