Aspecto CP128

 Top



1ª versión

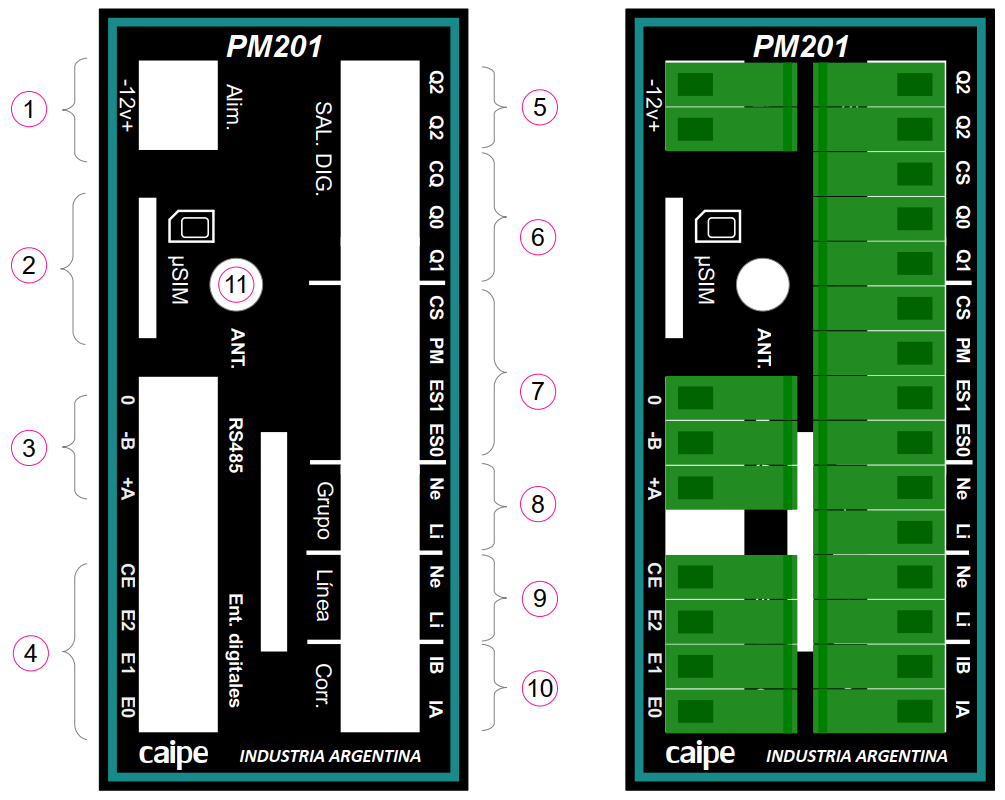

Aspecto distribución y con bornes colocados.

  1. Entrada alimentación 12Vcc.

  2. Ranura tarjeta micro SIM (chanfle al frente, contactos hacia arriba).

  3. Puerto de comunicación (COM1).

  4. Entradas digitales (aisladas).

  5. Salida a relé NA.

  6. 2º grupo salidas a relé NA (comparten borne CQ).

  7. Entradas de pickup y sensores (comparten borne CS)

  8. Entrada medición tensión de grupo (hasta 380Vca).

  9. Entrada medición tensión de línea (hasta 380Vca).

  10. Entrada medición corriente (línea y grupo, hasta 5Aca).

  11. Conector antena.

El puerto de comunicación RS485 no está aislado, por lo que estará a potencial de línea.

JSKIP es el jumper que sirve para inhibir la ejecución del programa/desbloquear (requiere abrirlo para accederlo).

Opcionalmente puede tener teclado y display, como el CP123.
