Se obtiene información del PLC. Está orientado a compilar
el programa con la versión correcta. Uso:
Ubicación de la herramienta
Resultado

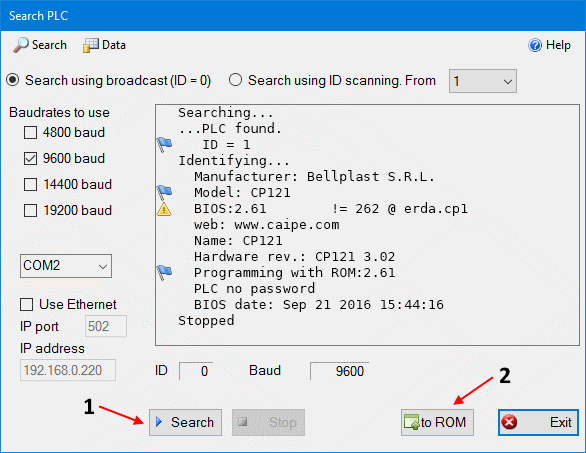

Cuando halla un PLC (con el
botón Buscar) presenta información como se ve en la imagen. Con el botón 2
(a ROM) se configura automáticamente para la versión de BIOS detectada.
Nótese que las banderas indican los datos mas importantes, y los
triángulos amarillos los datos discordantes (configurados vs. detectados).
Si el PLC está conectado a una red Ethernet (mediante
un adaptador), es posible interrogarlo por este medio. Si no conoce la
dirección IP o el puerto del adaptador, consulte al administrador de red.
La información puede ser copiada al portapapeles (desde
el menú Datos) para poder pegarla en un mail cuando se hace una consulta
técnica.
La búsqueda por broadcast (ID = 0) hará que cualquier
PLC que esté conectado responda. Si hay mas de uno responderán
simultáneamente estropeando la respuesta.
La búsqueda por barrido comienza a partir del
ID
indicado, y lo va incrementando hasta que el PLC que coincida responda o
se agoten los IDs (el máximo es 255).
