MONITOR DEPURACION |
Top |
Permite inspeccionar las variables antes de que termine la vuelta de programa. Se pueden inspeccionar:
Uso
Deben darse las siguientes condiciones para usar el monitor:

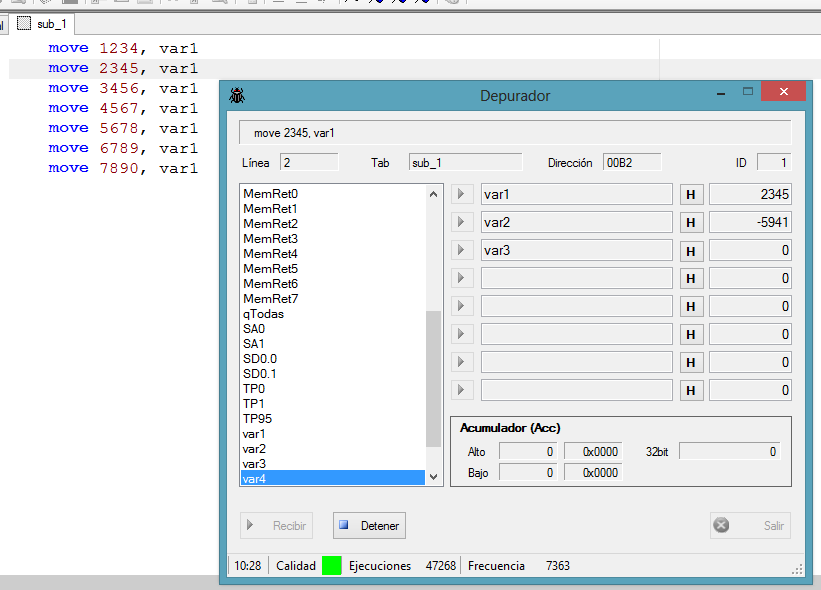

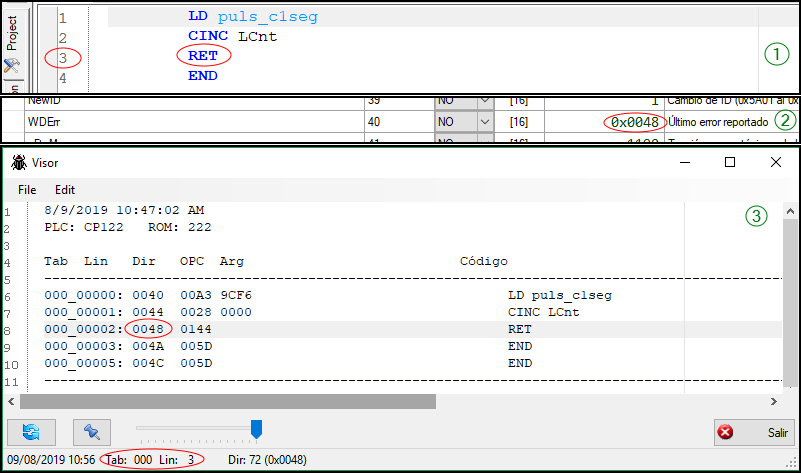

Abierta la ventana del monitor se eligen las variables a inspeccionar desde la lista, y se añaden a los casilleros con el botón de cada uno. Hecho esto se continúa con Recibir. Como se ve, la variable var1 es monitoreada justo en la línea selecta, cuando esta es ejecutada. Calidad está en verde, por lo que se asume que la comunicación es confiable. Ha sido ejecutada unas 47268 veces desde que se inició el monitoreo a un ritmo de aproximadamente 7363 veces por segundo. Inspección Para los que tienen conocimientos mas profundos pueden inspeccionar el compilado y también detectar fallas. En la imagen se ven tres recuadros:
El programa ha salido de ejecución y ERROR destella a unos 10Hz. El valor de WDErr [2] (en hexadecimal) se busca en el columna Dir [3]. Haciendo clic en la fila correspondiente obtendremos la línea correspondiente [1]. Esta corresponde a la última instrucción ejecutada cuando aconteció la falla (aquí el caso es un RET sin un CAL). En WDinsCnt (área SM) se muestra la cantidad de instrucciones ejecutadas en la última vuelta de programa. Así podrán distinguirse lazos infinitos de errores en implementación de una instrucción. Monitor de variables Comunicación Enviar programa Inspeccionar PLC |
|
